苹果iPhone 18 Pro芯片设计图泄露：DRAM侧置重构封装、NPU面积升级

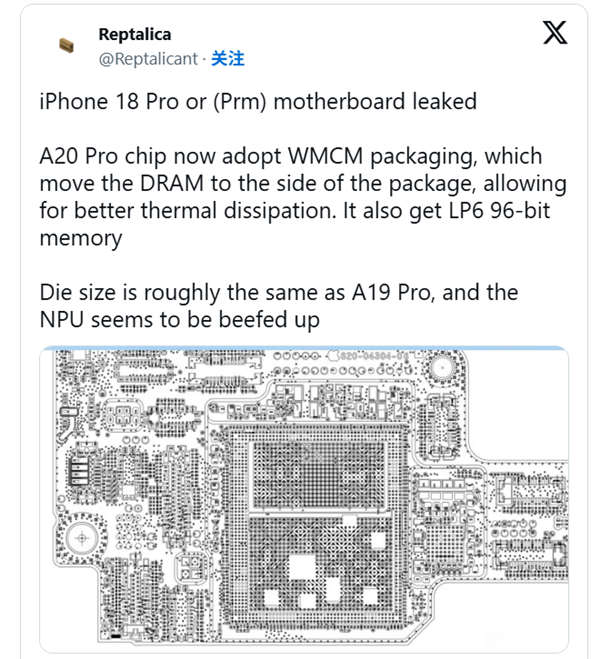

机圈观察员6月27日消息，爆料人Reptalicant在X平台分享了苹果iPhone 18 Pro的主板信息，显示A20 Pro芯片将采用全新的WMCM（晶圆级多芯片模块）封装，替代A19 Pro所使用的PoP（封装叠封）方案。

PoP封装将DRAM直接堆叠在SoC顶部，优点是节省空间，但高负载下热量难以散发。iPhone 17 Pro Max即便配备均热板，A19 Pro仍经常触碰散热瓶颈。

A20 Pro改用WMCM后，DRAM从芯片顶部移至封装侧面，热量可通过更直接的路径导出。

曝光的电路标记图显示，A20 Pro的神经网络引擎（NPU）物理面积明显增大，但整体封装尺寸依然接近A19 Pro。

苹果在不扩大封装体积的前提下重新分配芯片内部资源，优先强化端侧AI计算能力。

A20 Pro采用台积电2nm工艺，成本已十分高昂。苹果保持封装尺寸不变的做法，有助于控制芯片制造成本。A19和A19 Pro芯片面积已比A18/A18 Pro缩小约10%。

内存方面，消息称A20 Pro支持96-bit位宽LPDDR6内存（前代为64-bit）。也有观点认为苹果可能继续使用LPDDR5X，最终配置有待官方确认。

本次泄露源于苹果代工厂塔塔电子遭网络攻击，约630GB数据外泄，包含iPhone 18 Pro主板设计图纸和代号“Borneo”的A20 Pro芯片技术文档。
